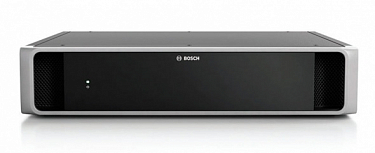

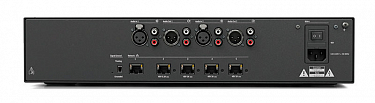

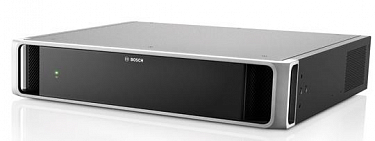

Bosch Dicentis DCNM-APS2

Технические характеристики Наименование DCNM-APS2 Партномер F01U308936 Напряжение питания 100–240 В перем. тока, 50–60 Гц Потребляемая мощность 530 Вт Питание системы DCNM 48 В пост. тока Совокупная мощность источника питания 3x 144 Вт + 15 Вт Частотная характеристика 30 Гц - 20 кГц КНИ при номинальном уровне входного сигнала < 0,1% Динамический диапазон > 95 дБ Отношение сигнал-шум > 95 дБ Аудиовходы Номинальный уровень сигнала на входе XLR: -18 дБВ (+6 дБ/ -18 дБ) Максимальный уровень сигнала на входе XLR: +18 дБВ Номинальный уровень сигнала на входе типа «тюльпан»: -30 дБВ (+6 дБ/ -18 дБ) Максимальный уровень сигнала на входе типа «тюльпан»: +6 дБВ Аудиовыходы Номинальный уровень сигнала на выходе XLR: -18 дБВ (+8 дБ/ -24 дБ) Максимальный уровень сигнала на выходе XLR: +20 дБВ Номинальный уровень сигнала на выходе типа «тюльпан»: -30 дБВ (+8 дБ/ -24 дБ) Максимальный уровень сигнала на выходе типа «тюльпан»: +8 дБВ Монтаж Установка на поверхность стола или монтаж в стойку 19” Размеры (В x Ш х Г) при настольном использовании, с ножками: 92 x 440 x 400 мм при использовании в 19-дюймовой стойке, с креплением: 88 x 483 x 400 мм перед креплением: 40 мм за креплением: 360 мм Масса 7,62 кг Цвет Черный транспортный RAL 9017 Жемчужная светло-серая RAL 9022 Рабочая температура От 0 ºC до +45 ºC Относительная влажность < 96 %, > 5 %, Функции и подключение Элементы управления и индикаторы Выключатель питания на задней стороне для включения выключателя звука. Выключатель заземления (Ground-lift). Светодиодный индикатор на передней панели может гореть зеленым светом (питание вкл.), желтым светом (режим ожидания) и может мигать (нет связи с системой). Светодиодный индикатор на задней панели может гореть зеленым светом (включение питания на каждом из запитанных разъемов) и красным светом (индикация перегрузки на каждом запитанном разъеме). Светодиодный индикатор Ethernet желтого и янтарного цвета для каждого разъема. Разъемы с автономным питанием; короткое замыкание на одном разъеме не влияет на остальные разъемы. Поддержка горячего подключения. Подключения Два симметричных линейных аудиовхода с 3-контактными разъемами XLR с гальванической развязкой Четыре несимметричных линейных аудиовходов RCA Два симметричных линейных аудиовыхода с 3-контактными разъемами XLR с гальванической развязкой Четыре несимметричных линейных аудиовыходов RCA Вход источника питания от сети с автоматическим отслеживанием диапазона. 1 разъем Ethernet без питания, совместимый с RJ45. 3 разъема Ethernet с питанием большой мощности (144 Вт), совместимые с RJ45. 1 разъем Ethernet с питанием малой мощности (15 Вт), совместимый с RJ45, Видео: DICENTIS Conference System with OMNEO on board

Описание

Bosch DCNM-APS2 обеспечивает управление и распределение звуковых сигналов системы, включая подавление акустической обратной связи, эхоподавление и эквалайзер, подачу питания на мультимедийные устройства конференц-системы DCN multimedia. Встроенный Ethernet коммутатор объединяет все устройства в системе вместе в сети, и поддерживает сквозное подключение с экономически эффективной функцией резервирования кабеля. Аудиопереключатель подачи питания не имеет элементов управления на панели и может работать полностью дистанционно. Автоматическая настройка сети Полная совместимость со стандартами Ethernet (IEEE802.3) и OMNEO Поддержка сквозного подключения благодаря использованию резервируемых кабельных соединений Подавление акустической обратной связи, подавление эха и эквалайзер Экономичный перевод в режим ожидания Звуковой процессор Bosch DCNM-APS2 обеспечивает направление, управление и обработку аудиосигналов и подает питание на мультимедийные устройства. Он содержит интеллектуальный адаптивный подавитель акустической обратной связи, эхоподавитель и два 5‑полосных параметрических эквалайзера для обеспечения оптимальной разборчивости речи. Кроме того, есть два аудиовхода для вставки внешних аналоговых аудиосигналов в систему, и также поддерживается настройка mix‑minus для подключения мультимедийной системы DCN к оборудованию (видео) конференц-связи. Эти два аудиовыхода используются для настройки mix‑minus и подключения к внешней системе усиления звука. Встроенный коммутатор Ethernet соединяет все устройства в системе в единую сеть и поддерживает сквозное подключение, которое позволяет подключить одно мультимедийное устройство к другому и даже последнему в цепи мультимедийному устройству для создания резервируемых кабельных соединений. Звуковой процессор не имеет никаких элементов пользовательского управления и оснащен функцией полного дистанционного управления. Аудио процессор и блок питания мультимедийной конференц-системы Dicentis .
