ATEN VC486

Технические характеристики Наименование VC486 Партномер VC486-AT-G Переключение Выбор аналогового сигнала 1 x поворотный переключатель (8 шагов) USB 1 x Micro USB (FW upgrade) Видеовход Интерфейс 1 x SDI (разъем BNC с фиксацией) Импенданс 75 Ом Видеовыход Интерфейс 1 x HDMI (Type-A) Female 1 x SDI (разъем BNC с фиксацией) Импенданс HDMI 100 Ом / SDI 75 Ом Видео Пропускная способность Макс. 12 Гбит/с Поддерживаемые разрешения - 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 - 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 25PsF - 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 - 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p Расстояние передачи макс. [12G-SDI] до 45 м; [6G-SDI] до 60 м; [3G-SDI] до 90 м; [HD-SDI] до 150 м; HDMI до 3 м (3840 X 2160@60Гц) Аудио Выход 1 x HDMI (Type-A) Female 2 x RCA Connector Female (R/L, analog audio) Формат Совместимо с HDMI 2.0 с 2-канальным аудио SDI Форматы SDI - HD-SDI (SMPTE 292M, 296M, до 1,485 Гбит/с) - 3G-SDI (SMPTE 424M, 425M level A и B, до 2,97 Гбит/с) - 6G-SDI (SMPTE 2081-1, SMPTE 2081-10, до 6 Гбит/с) - 12G-SDI (SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10, до 12 Гбит/с) Электрические параметры Подача питания 1 x DC 5V 3A, с фиксацией Потребляемая мощность DC5V : 5,69 Вт Параметры окружающей среды Температура Рабочая 0 - 40°C Хранения -20 - 60°C Влажность 20 - 90% RH, без конденсации Физические свойства Корпус Металл Масса 0,65 кг Размеры (Д х В х Г) 18,20 x 12,96 x 2,87 см

Описание

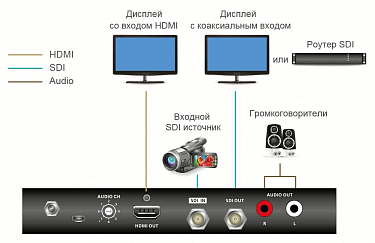

ATEN VC486 – это конвертер 12G-SDI в HDMI 2.0, который в режиме реального времени преобразует входные сигналы HD/3G/6G/12G-SDI в формат HDMI. В зависимости от форматов SDI он поддерживает различные расстояния передачи: до 45 метров при 12G-SDI, до 60 метров при 6G-SDI, до 90 метров при 3G-SDI, до 150 метров при HD-SDI. Конвертер VC486 является лучшим выбором для надёжного преобразования сигналов, которое необходимо при использовании дисплеев HDMI в качестве мониторов вещания SDI и при подключении к видеопроекторам. В режиме реального времени преобразует входной сигнал HD/3G/6G/12G-SDI в формат HDMI Повторное перетактирование SDI-сигнала для обеспечения высокого качества передачи Поддержка SMPTE-292/424/425-3/2081/2082 Поддержка SDI расстояния до 45 м (12G-SDI), 60 м (6G-SDI), 90 м (3G-SDI) и 150 м (HD-SDI) Поддерживаемые SDI форматы: HD-SDI (SMPTE 292M, 296M, до 1,485 Гбит/с) 3G-SDI (SMPTE 424M, 425M level A и B, до 2,97 Гбит/с) 6G-SDI (SMPTE 2081-1, SMPTE 2081-10, до 6 Гбит/с) 12G-SDI (SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10, до 12 Гбит/с) Поддержка 2-канального аналогового аудио с разъемом RCA (R/L) Автоматическое определение входного видеосигнала Выбор канала аналогового аудиосигнала с 8-шаговым поворотным переключателем Блокировка разъема питания
